前几期我们了解了信号输出端口、互锁接口、远程控制端口等接口的功能应用，本期我们来了解个接口在水处理系统中的应用。

多台水处理设备，实现同时供水、分别再生

多台水处理设备，需要一台以上同时供水，又要避免同时冲洗或再生，只需将多个润新控制阀用互锁线进行连接即可实现。

同时供水 分别再生系统线路图

单流量计，实现多罐同时供水，顺序再生

一个水处理系统中，配有一台流量型控制阀，又配有时间型控制阀的，可将两个或多个控制阀互锁，并将时间型控制阀的运行周期设为最大值，将流量型控制阀的信号输出端口与时间型控制阀的远程控制端口相连，即可实现同时供水、按顺序依次再生。

同时供水 顺序再生线路图

应用说明：当流量型控制阀再生时，信号输出端口输出信号，发送给时间型控制阀的远程控制端口，时间型控制阀的远程控制端口收到信号时，也需要再生，由于该系统已互锁，流量型控制阀正在再生，则准备再生的时间型控制阀进入等待状态，待流量型控制阀完成再生后，时间型控制阀再进行再生；同样控制下一个时间型控制阀在前一个控制阀完成再生后，再进入再生序列，以此类推，达到同时供水，按顺序依次再生的目的，可用于阴阳床系统。

一用一备软水系统

将两个63510、63515或63520阀与一个42020三通阀即可组成一用一备供水系统，需将控制阀互锁，并与三通阀进行连接。

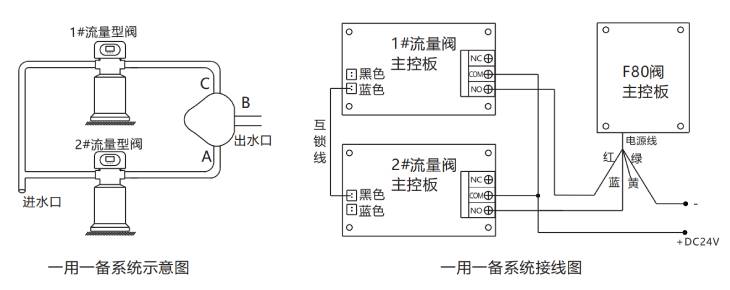

双阀双罐组成的一用一备系统

应用说明：当1#控制阀处于运行状态时，电动三通阀处于C与B相通状态，2#控制阀为再生状态或再生完成后备用的状态；当1#控制阀的制水量或制水时间达到设定值时，控制阀进入再生状态，同时控制三通阀转换至A与B相通状态。（由于1#与2#互锁，1#进入再生状态时，2#一定会处于运行状态，反之亦然），即实现一用一备的功能。

反渗透（RO）系统前置预处理系统

对于采用二级过滤（石英砂过滤+活性碳过滤）、软化前置预处理后再进行反渗透（RO）处理的供水系统，可通过储水箱的液位开关与控制阀一起来控制水泵的开启与关闭，“润新阀”信号输出控制模式设为b-01，前置预处理的控制阀互锁，信号输出端口与进水增压泵、高压水泵及水箱液位开关按图所示连接。

预处理及反渗透系统的接线图

应用说明：

a）水箱液位低时，开启进水增压水泵和高压水泵；

b）水箱水满时，停止增压水泵和高压水泵；

c）控制阀进入再生状态时，开启增压水泵，同时停止高压水泵；

d）单向阀作用：当预处理供水量不足，且无低压开关保护或者低压开关失灵的情况下，防止高压水泵使前置系统产生负压，避免预处理的罐体被吸扁。
