自动软水器设备和系统的类型及其性能主要取决于软化阀的特性，根据软水器的组成和软化阀控制树脂罐数量的不同，自动软水器有单阀单罐、单阀双罐、单阀三罐串联运行及多阀多罐并连运行等多种系统。

单阀单罐软水器系统

即一个软化阀控制一个树脂罐，是最简单的软化水处理系统。由于软水器再生期间不能制取软水，因此单台的单阀单罐软水器，只适用于用水量较稳定，并间歇运行的锅炉等设备。

对需要持续使用软化水的设备，需配置出水量大于设备用水量的软水器，并且配置一个至少可供2小时用水的软水箱（例如设备用水量为4m3/h，则至少需配置8m3的软水箱），以确保软水器再生过程中存有足够的软水供锅炉补水；或者配置两台单阀单罐软水器，一用一备或错开再生时间，来达到连续供水。

单阀单罐软水器系统

此外，单阀单罐软水器还有再生时无旁通出水和有旁通出水之分。

再生时旁通出水是为了避免用水设备缺水，在再生时将进水通过旁路直接流出软水器，即再生时的出水是硬水，适用于对软化水要求不高，允许短时间使用硬水的设备，不适用对软化水硬度要求严格的锅炉等设备。

GB/T18300《自动控制钠离子交换器技术条件》规定：用于锅炉的软水器，再生过程中不应有硬水从交换器出口流出。因此，用于锅炉的软水器应选配再生时无出水的软化阀，如果选配的软化阀再生时有出水，需增设电磁控制阀，防止再生时软水器出口的硬水进入软水箱，造成锅炉给水硬度超标，引起锅炉结垢的不良后果。

大部分润新软化阀可用于单阀单罐软水器

单阀双罐软水器系统

即由一个软化阀控制二个树脂罐，其中一个树脂罐运行时，另一个树脂罐处于再生或备用状态。单阀双罐软水器系统可以连续制水，可用于需连续供水运行的锅炉等设备，而且两个树脂罐共用一个盐水罐，占地面积小，采购成本比配置两台软水器低。另外，对于逆流再生的单阀双罐软水器，可以利用运行罐制取的软水用于另一个罐的树脂再生，提高再生效果。

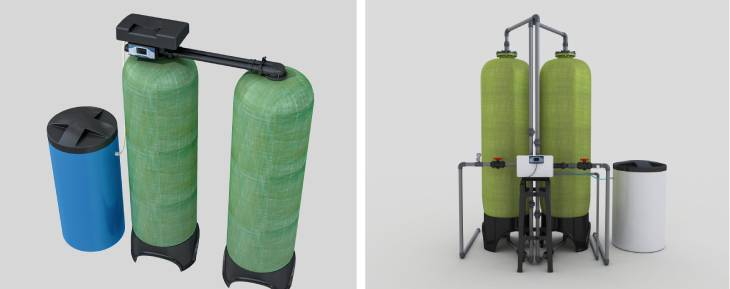

单阀双罐软水器系统

采用单阀双罐软水器时，如果进水硬度较小，制水周期较长，有时再生后的树脂罐备用时间较长，切换投运时，刚开始制水时出水硬度往往会超标。为了解决这个问题，用于单阀双罐软水器的软化阀往往采取延迟正洗的方法，即进行再生的树脂罐在盐罐补水后暂停，直到另一个树脂罐接近运行终点，需要切换之前才进行正洗。这样能够确保备用树脂罐切换后投运一开始就出水合格。

可用于单阀双罐软水器的“润新阀”

F142可组成多种串联系统，包括单阀双罐软水器系统和单阀三罐或三罐以上软水器系统

单阀三罐串联运行软水器系统

单阀三罐串联运行的软水器系统主要用于高硬度进水（硬度大于6mmol/L）或者对出水硬度要求特别严格（要求硬度小于0.01mmol/L），需要二级软化处理才能使出水硬度达到合格的供水系统。一般二级软化需要二台软水器串联运行，如果要求连续供水，为满足再生时供水，普通软水器需配置二套串联设备，即安装4台软水器，其中2台串联运行，2台再生或备用，设备利用率较低。

单阀三罐串联运行软水器系统

润新公司为处理高硬度水质（可软化16mmol/L硬度水质）开发的两用一备连续供水控制阀F118，采用创新设计的一阀三罐结构，即一个软化阀控制三个树脂罐，二个罐串联软化，另一个再生或备用，24小时连续不间断供应软水，既可保证制水硬度合格，又提高树脂的利用率。

两用一备连续供水控制阀F118（取掉左罐也可用于一用一备连续供水）

需注意的是，第一级树脂罐不可运行至出水硬度很高才停用再生，一是因为第一级出水硬度过高，容易造成二级出水硬度不合格；二是如果树脂罐中的树脂深度失效，将难以使树脂再生彻底，再生后作为第二级软化运行时，易造成出水不合格。

多阀多罐软水器系统

多阀多罐软水器系统可以实现多罐同时供水、分别再生。

当制水量大于50m3/h时，可采用多阀多罐的并联系统或串并联合用的软化处理系统，即由多台软水器（其中可以是单阀单罐、单阀双罐、单阀三罐软水器）并联组成一个总制水量达到供水要求的软化水处理系统，通过互锁装置由微电脑控制轮流对其中一个树脂罐进行再生，确保制水质量和产水量满足供水需要。

由于单阀单罐软水器不能连续供水，对于需要连续供水的锅炉等用水设备，通常采用配置两套单阀单罐软水器系统，通过互锁并联供水，实现两套系统同时供水、分别再生。

对于要求产水量较大的水处理系统，也可以采用多罐串联系统，比如需要连续产水量100m3/h的水处理系统，可以配置3套产水量50m3/h的单阀单罐软水系统，通过互锁实现至少两套系统供水，确保出水量。考虑到软水器再生需要2小时左右，因此该方式建议不要采用超过4套以上的单阀单罐串联系统，以防止其中一套系统再生时，另一套系统也需要再生。

多阀多罐软水器系统
